東北大学前総長である大野英男氏が研究されている「スピン半導体」理論が次期ノーベル賞候補として注目されています。

近年生成AIの社会浸透と基盤モデルの大規模化により、2040年の日本の電力需要は2020年と比較して最大10万倍以上に達する予想があります。これを解消する可能性があるのが「スピン半導体」理論です。




スピントロニクス半導体（スピン半導体）の実現可能性と投資戦略ロードマップ：学術的ブレークスルーから産業エコシステムへの転換

1. スピントロニクス半導体の学術的出自と技術的ポテンシャル

スピントロニクス半導体（スピン半導体）とは

電子が持つ「電荷（電気を伝える性質）」と「スピン（自転に由来する磁石の性質）」の両方を同時に工学的に制御し、全く新しい物理現象の創発と革新的な電子デバイスの創出を目指す技術領域である。この学術分野において、東北大学の第22代総長（2018年4月〜2024年3月）を務めた大野英男氏は、世界的な先駆者として知られている。

大野氏は1988年にIBMのトーマス・J・ワトソン研究所においてノーベル物理学賞受賞者である江崎玲於奈氏に師事し、帰国後は東北大学を拠点に強磁性半導体の創製や、電界による強磁性相転移の電気的制御などの基礎研究をリードしてきたこれらの学術的業績により、日本学士院賞や江崎玲於奈賞を受賞し、トムソン・ロイター引用栄誉賞（のちのクラリベイト引用栄誉賞）にも選出されるなど、ノーベル物理学賞候補としても高い評価を得ている。

大野氏らの初期の研究は、GaAs（ガリウムヒ素）やGaN（窒化ガリウム）といった化合物半導体に磁性元素を添加した「希薄磁性半導体」におけるスピンダイナミクスや核スピン分極の電界制御など、超低温環境を中心とした物理現象の実証から出発した。この基礎研究で培われた知見を発展させる形で、大野氏らは強磁性金属におけるスピントロニクス現象、具体的には「磁気トンネル接合（MTJ: Magnetic Tunnel Junction）」を用いたデバイス開発へと大きく舵を切った 。これが、現在実用化されているスピン注入型磁気抵抗メモリ（STT-MRAM）や、その周辺ロジック回路の基礎技術となり、今日の半導体産業におけるゲームチェンジャーとしての地位を確立する契機となった 。

従来のシリコン半導体（SRAMやDRAMなど）は情報を維持するために常に電流を流し続ける（リーク電流が発生する）必要があり、これが電子機器やデータセンターの膨大な「待機時電力」を浪費する原因となっている。これに対し、スピン半導体は電子のスピン（磁化の向き）で情報を永続的に記録するため、電源を切っても情報が失われない「不揮発性」を有する。この「待機電力をゼロにできる」という特性が、現代コンピューティングが直面する消費電力爆発の解決策として極めて高く評価されている。

2. 実現可能性評価：実用・量産化フェーズへ

本技術の実現可能性（Feasibility）に対する最終判断は、「完全に実現可能であり、すでに一部実用・量産化フェーズに到達している」である。この確実な実現可能性を支えている物理的・技術的根拠は以下の通りである。

磁気トンネル接合（MTJ）における物理的障壁の克服

MRAMの基本記録素子であるMTJは、データ保持力（熱安定性）と書き込みのしやすさ（反転電流の低減）という物理的な二律背反を抱えていた。

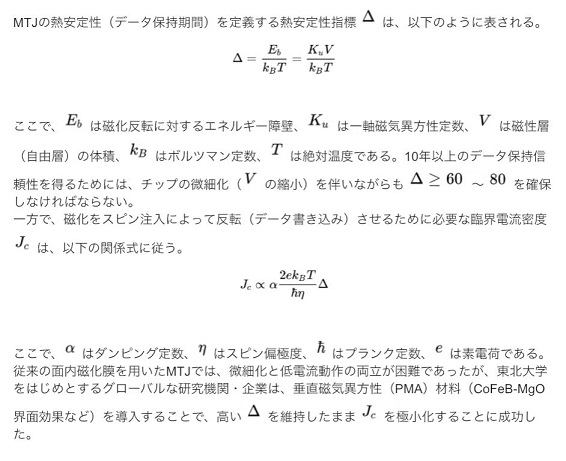

MTJの熱安定性（データ保持期間）を定義する熱安定性指標  は、以下のように表される。


これにより、微細プロセスノードにおいても高速動作と高信頼性を兼ね備えたMRAMの製造が可能となった。

製造技術とアーキテクチャの確立

実証チップの成功（CIESとアイシン）: 東北大学国際集積エレクトロニクス研究開発センター（CIES）と株式会社アイシンは、TSMCの16nm FinFETプロセスを用い、32Mbyteの大容量eMRAM（埋め込みMRAM）マクロを搭載したエッジAI向け「ニアメモリ・コンピューティング」実証チップの開発に成功した 9。従来の外部FLASHメモリ等を経由する構成に比べ、システム全体のエネルギー効率を50倍以上に向上させ、起動時間を30分の1以下に短縮することを実証システムで確認している。

縦型BC-MOSFETとの融合: 東北大学の遠藤哲郎教授らの研究グループは、現在3nm以降のCMOS世代の主流となるGAA（Gate-All-Around）構造の源流である「縦型ボディーチャネル（BC）-MOSFET」を開発した。これとMRAMを融合させ、128Mbit of STT-MRAMにおいて世界最高性能の書き込み速度の実証に成功している。この技術は、国際デバイスシステムロードマップ（IRDS）に「3nm以降の標準技術」として正式に記載されている。

SOT-MRAMへの進化: 書き込みと読み出しの経路を物理的に分離することでMTJの劣化を防ぎ、さらなる高速動作を実現する「スピン軌道トルク（SOT-MRAM）」についても、東北大学CIESが書き込み電力を35%削減する技術を2025年5月に実証している。また、ベルギーの国際研究機関imecにおいても300mmウエハを用いたSOT-MRAMの製造実証が行われており、量産技術の基盤はすでに確立されている。

3. 量産体制の検証：供給・製造サプライチェーンの信頼性

「実用に足るほどの安定した量産体制が本当に確保されているのか」という懸念に対しては、半導体業界の供給網、製造装置、受託ファウンドリの実際の対応状況から、技術的なボトルネックがすでに解消されていると事実ベースで言明できる。

製造装置レベルでの100%の信頼性確立

スピン半導体（MRAM）の製造において最も難しいとされる「磁性多層薄膜（MTJ）を原子レベルの精度で成膜するプロセス」は、ハードディスクドライブ（HDD）の磁気ヘッド製造技術として10数年以上前からすでに産業的に完成されている 8。キヤノンアネルバが開発・提供する「NC7900」や「HC7100」などの超高真空スパッタリング装置は、世界中のHDD用磁気ヘッド成膜において世界シェア100%を独占している 8。半導体ウエハプロセスへもこの完成された装置群がそのまま応用されているため、成膜上の重大な不確実性は極めて低い 。

大手グローバルファウンドリによる量産ラインの標準化

台湾のTSMCは2018年より、MRAMの商業用量産（混載MRAM）プロセスをすでに稼働させている。さらに、Samsungなどの世界的メガファウンドリも、14nmおよび8nm FinFETロジック互換の車載用eMRAM（埋め込みMRAM）技術を確立しており、試作品のテスト生産において「94%」という驚異的な良品歩留まりを達成したことを公式に報告している。また、次々世代である5nmノードに対応したeMRAMの実現見通しも立っており、量産キャパシティや製造ラインの安定性に関する懸念は実質的に解消されている。

先端マイコン等の車載・産業市場への実需供給

ルネサスエレクトロニクスがTSMCの22nmプロセスを適用し、2025年秋に発売・量産を開始した混載MRAM内蔵の「RA8M2」および「RA8D2」マイコン（産業モータ制御や車載ネットワーク向け）は、すでに市場に滞りなく供給されている。このように、サプライチェーンは単なる研究室の試作にとどまらず、すでに「最終製品の量産レベル」で日々安定して稼働している。

4. 「メモリ（MRAM）」と「ロジック（演算）」の決定的な違い

スピン半導体技術を深く理解する上で、「情報を保存するメモリ」と「情報を処理するロジック（演算回路）」は、同じ電子のスピン（磁気）を利用していても、仕組みも役割も難易度もまったく異なる。

スピントロニクス「メモリ」（MRAM）：データを失わない超高速な不揮発倉庫

メモリは、データを一時的、あるいは永久的に「保存する」役割を持つ。スピントロニクスを応用したメモリは「MRAM（磁気抵抗メモリ）」と呼ばれる。 従来のメモリ（DRAMやフラッシュメモリ）は、電子を電気の部屋（電荷）に出し入れすることで情報を記録していた。これに対しMRAMは、電子の自転（スピン）によって生まれる「磁石の向き」を切り替えることで情報を記録する。磁石の向きは電源を切っても物理的に維持されるため、電力を一切使わずにデータを永久に保持できる（不揮発性）。 MRAMは信頼性が極めて高いため、2018年から台湾TSMCなどによってすでに商業量産が開始されており、Everspin社などのスタンドアロンMRAMのほか、ルネサスの高性能マイコンの内部メモリ、キオクシアとSK hynixが共同開発した大容量1S1M型クロスポイントMRAM（IEDM 2024発表）など、すでに多岐にわたる用途で実装・稼働している。

スピントロニクス「ロジック半導体」：電気を食わない奇跡の計算脳

一方のロジック半導体は、CPUやGPU、AIアクセラレータのように、データを計算・処理する「頭脳（演算器）」の役割を担う。 従来のシリコンロジック半導体は、計算を行っていない「待機時間」であっても、回路を維持するために常に電気が漏れ続ける（リーク電流が発生する）という物理的な欠点があった。 スピントロニクス・ロジック半飾体は、計算を行う回路のすぐ隣に極小の磁性素子（MTJ）を埋め込む。計算をしていない瞬間、その部分の回路の電源を完全にオフ（待機電力ゼロ）にし、次の計算命令が来たら一瞬でオンにして計算を再開する（ノーマリーオフ・コンピューティング)。 この超高速な電源制御技術により、計算にかかる消費電力を従来の100分の1に削減することが可能になる 。ロジック回路の中に磁石の素子を高密度に埋め込む技術は極めて難易度が高く、長年研究フェーズにあったが、東北大学とアイシンによる16nm実証チップの成功（2025年7月発表）によって、実用化の壁を大きく突破した。

5. IOWN構想におけるスピントロニクスの位置づけとコンソーシアムの事実

NTTが提唱する次世代情報通信ネットワーク「IOWN（アイオン）構想」において、スピントロニクスは「構想の外側にある技術」ではなく、むしろ「超省電力・高速演算を支える中心的なコア技術」として明確に位置づけられている。

スピントロニクスが担うIOWN構想の「フェーズ（役割）」

IOWN構想は、主に「オールフォトニクス・ネットワーク（APN）」「デジタルツインコンピューティング（DTC）」「コグニティブ・ファウンデーション（CF）」の3つの主要技術分野から構成される。
この中で、光電融合（シリコンフォトニクス）は、データの移動を電気から光に置き換えることで、チップ間やデータセンター間の「爆速かつ低遅延なデータ通信」を担う。
これに対し、スピントロニクスは「データ通信の先にある、チップ内部の高速・省エネ演算プロセッシング（情報処理基盤）」の役割を担当する。
「通信は光電融合で爆速にし、計算はスピントロニクスで超省エネに行う」という協調関係こそが、IOWNが目指す「1年間充電不要なスマートフォン」や「究極のグリーンデータセンター」を実現するための共通アーキテクチャである。

IOWN構想に「元々入っているのか」という事実

スピントロニクスおよびMRAM技術は、当初からIOWNの関連研究として深く組み込まれている。NTTの研究所自体が、100GHzという極めて高い周波数で動作し、状態を記憶できるMRAMに代表される強磁性材料と、弾性音響波（フォノン）を組み合わせて動作させる「超高速マグノフォノニクス技術」の開発を進めているほか、スピンが乱れにくい究極の材料としてダイヤモンドを用いたスピンデバイスの研究を自社で強力に推進している。

「IOWN Global Forum」への参加とアライアンスの実態

東北大学は、IOWN構想の仕様策定やエコシステム構築を推進する国際業界団体「IOWN Global Forum」に正式に参加している。さらに、東北大学CIESセンター長の遠藤哲郎教授は、MRAM技術とIOWN構想のクロスオーバーを加速させるため、NTTのリサーチ・プロフェッサーも兼任している。
また、NEDOの国家プロジェクト「ポスト5G情報通信システム基盤強化研究開発事業」において、キオクシアとNTTが共同提案した「光電融合インターフェイスメモリモジュール（PFAM）技術」に、東北大学CIESが再委託先として正式参画し、共同開発を行っている。これはIOWN構想における光ディスアグリゲーテッドコンピューティングを支えるダイレクトな連携である。

6. さらに広がる応用分野：脳型半導体と超高速スピンフォトディテクタ

スピントロニクス技術の真の強みは、単純なメモリの不揮発化にとどまらず、最先端のAI応用や通信のボトルネック解消へと応用が急速に拡大している点にある。

AIの消費電力を100分の1にする「スピンメモリスタ（脳型素子）」

TDK、フランス代替エネルギー・原子力委員会（CEA）、および東北大学CIESの国際共同開発により、人間の脳のニューロンとシナプスの働きを模した「スピンメモリスタ」の開発に成功している 。従来の抵抗変化型素子が抱えていた記録動作のばらつきや信頼性の課題を、電子スピンの磁気的特性を利用することで克服した 17。人間の脳のように極めて少ないエネルギー（従来のAI計算の100分の1）で高度な学習・推論ができる「ニューロモルフィック（脳型）半導体」の基本素子として機能することが実証されており、東北大学の持つ300mmウエハ試作ラインでの実用化に向けたモノづくり技術と連携した開発が進められている。

光電融合の受信ボトルネックを解決する「スピンフォトディテクタ」

TDKと日本大学の塚本新教授らは、光とスピンを融合させた超高速光検出器「スピンフォトディテクタ」を共同開発している。光電融合技術において、受信側（光信号を電気信号に変換するレシーバー）の処理速度が最大のボトルネックとなっていたが、この新素子は「フェムト秒（1000兆分の1秒）」という、原子の振動すら超える驚異的な速度での信号変換を可能にした。この軽量・高速・高信頼なデバイスは、データセンターの通信インフラ高速化はもとより、宇宙ステーションや月面基地などの過酷な環境での宇宙通信、ブレイン・マシン・インターフェース（BMI）における思考の可視化など、極限の性能が求められる分野での社会実装が期待されている。

7. キオクシアのスピントロニクス分野における事実ベース of 連携状況

キオクシア株式会社（旧東芝メモリ）が次世代メモリ（MRAM）およびスピントロニクス分野において行っている連携状況について、公式の発表データおよび国家プロジェクト情報に基づく確定した事実を以下に整理する。

SK hynixとの「大容量クロスポイント型MRAM」共同開発

キオクシアは、韓国のSK hynixと共同で、大容量かつ超微細なMRAM（1S1M構造のクロスポイント型）の技術開発を完了させ、2024年10月の国際会議（IEDM 2024）において共同発表している。
これは、ワード線方向・ビット線方向の双方で極微細加工を施した1個のセレクタ（選択素子「1S」）と1個 of 磁気トンネル接合（MTJ「1M」）を融合させ、周辺回路の真上に3次元積層を可能にする「CUA（CMOS Under Array）」構造を採用したものである。キオクシアは、従来の主軸であるNANDフラッシュに続く次世代ストレージクラスメモリ（SCM）の有力な知財としてこの共同開発を位置づけている。

東北大学・NTTとの「光電融合インタフェースメモリモジュール」共同開発

キオクシアは、NTTおよび東北大学CIESとともに、NEDO（新エネルギー・産業技術総合開発機構）の国家プロジェクトに参画し連携している。
これは、IOWN構想において、データセンター内の複数の演算リソース（CPUやGPUなど）から広帯域の光で直接アクセス・共有可能な「フォトニック・ファブリック・アタッチト・メモリモジュール（PFAM）」を開発するものであり、キオクシアとNTTが共同提案し採択された先端半導体製造技術プロジェクトにおいて、東北大学CIESが技術開発の一部を担っている。

ソフトウェア企業ティアンドエスグループ（4055）を介したアライアンス

キオクシアの半導体工場向け生産管理システムなどの開発・運用を約40年にわたって受託し、キオクシア、日立、東芝グループからの売上高構成比が全体の約60%を占めるティアンドエスグループは、一方で東北大学CIESおよびパワースピン株式会社と「AIおよびスピントロニクス技術」の共同研究契約を結んでいる 。キオクシアと極めて太いパイプを持つこのソフトウェア会社が、次世代不揮発プロセッサを動かすためのファームウェアやソフトウェア開発キット（SDK）の開発を行うアライアンスハブとして機能している 。

8. 次世代エネルギー・冷却技術との相互補完シナリオ

スピン半導体が本格的に普及した際、懸念されがちな「SMR（小型モジュール炉）」「光電融合」「液冷技術」といった他の最先端市場が駆逐・縮小されることはない。これらの技術は競合関係に留まらず、むしろ「補完・協調」および「電気供給と消費の表裏一体」の関係として、同時に市場を拡大する。

光電融合による省力化市場との関係（完全な補完）

スピン半導体と光電融合は、次世代コンピューティングにおいて明確に役割を分担する。スピン半導体がチップ内部の計算（メモリ保持や演算）を極限まで省エネ化・高速化し、光電融合がチップ間や基板間のデータ通信を光で高速化する。これらが融合したハイブリッドな情報処理基盤こそが、次世代IT社会のスタンダードとなる。

液冷技術市場との関係（高密度化に伴う併存）

スピン半導体は、待機電力をほぼゼロにすることで発熱量そのものを劇的に抑制できるが 、AIなどの演算負荷が極めて高いプロセスが動作している瞬間（動的動作時）は、依然として大量の熱が発生する。さらに、スピン半導体化によって省電力化が進むと、さらに多くのチップを限られたスペースに超高密度で「3次元積層（チップレットなど）」する設計が進むため、局所的な熱密度はむしろ上昇する 。高密度なデバイスから熱を効率的に逃がすため、液浸冷却などの液冷インフラは、スピン半導体時代においても必須の冷却技術として共存する。

SMR（小型モジュール炉）等の次世代エネルギー市場との関係（需給の両輪）

生成AIなどの普及により、世界の情報処理量（需要）は半導体の省エネ効率化のスピードを遥かに上回るペースで増大し続ける 。世界のデータセンター消費電力は2030年に6倍以上、2050年には850倍に達すると予測されている 。増大する電力需要をカーボンニュートラルに支えるため、安定したベースロード電源としてSMR（小型モジュール炉）などの次世代クリーンエネルギーは不可欠である。スピン半導体が「需要（消費）の抑制」を担い、SMRが「供給（創出）のクリーン化」を担う関係である。
